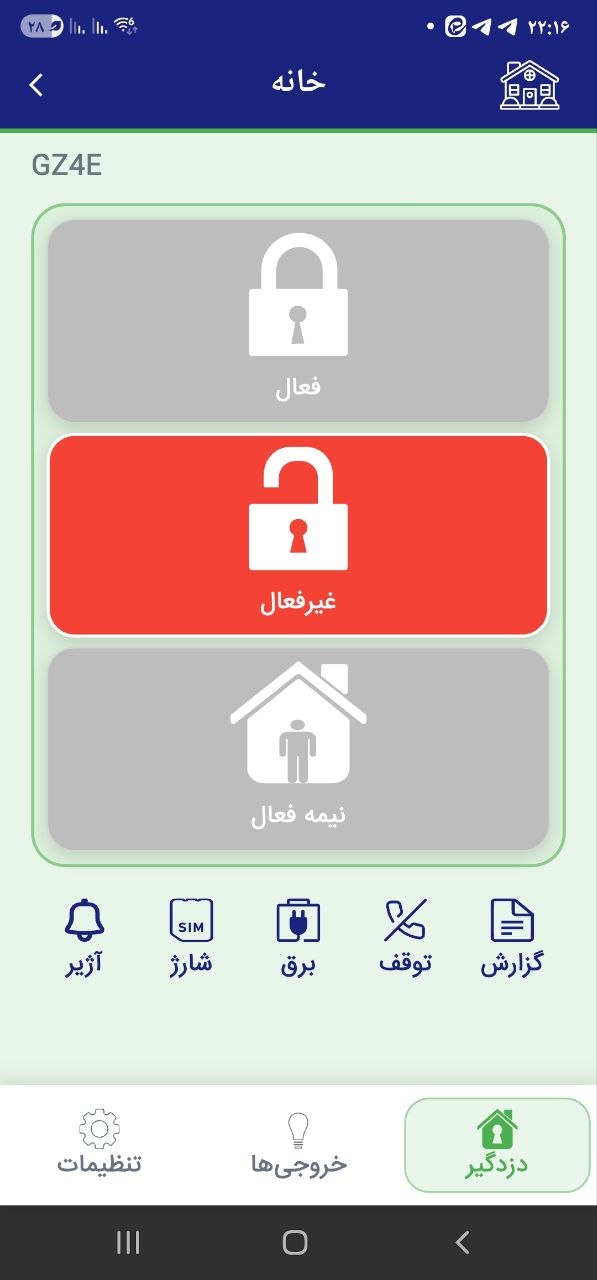

فعال و غیرفعال‌سازی
کنترل سریع وضعیت سیستم از محیط اپلیکیشن.
مرکز کنترل حفاظتی یکپارچه
GZ4E
کنترل یکپارچه حفاظت، ارتباط و تجهیزات برقی
چهار زون باسیم، چهار زون بی‌سیم، ارتباط GSM، کنترل با ریموت و اپلیکیشن SMART SETUP روی یک برد مرکزی.
راهنمای کامل محصول
دسترسی سریع به بخش‌ها
ویژگی‌ها
✓سیستم رمز ۲۴ بیتی
✓ارتباط با کاربران از طریق سیم‌کارت و خط ثابت
✓۴ زون باسیم و ۴ زون بی‌سیم
✓تنظیم تمام زون‌ها در حالت‌های ۲۴ ساعته، فقط ارسال پیامک، دینگ‌دانگ و غیره
✓۳ خروجی باسیم برای کنترل وسایل برقی
✓۱۰ کاربر با قابلیت تعیین حدود دسترسی و تخصیص ریموت
✓آلارم هوشمند برای پدال با پیامک و آژیر
✓کنترل دستگاه با ریموت و گوشی موبایل
✓انجام تمام تنظیمات با بلوتوث توسط اپلیکیشن SMART SETUP
✓اپلیکیشن برای گوشی‌های Apple و Android
اطلاعات محصول
مشخصات فنی
- زون باسیم
- ۴ زون
- زون بی‌سیم
- تا ۴ سنسور بی‌سیم
- ریموت
- تا ۱۰ ریموت
- باتری
- SLA 12V 4–8A
- فیوز جریان
- ۳ فیوز
- کنترل دزدگیر
- ریموت و پیامک
- ولتاژ ورودی
- 200–230 VAC
- خروجی سیرن
- 12V
- خروجی بلندگو
- 25V
- فرکانس گیرنده
- 433.92 MHz
- شارژر
- خودکار با ولتاژ ثابت
- بدنه
- ABS
- وزن
- ۱۵۵۰ گرم (بدون باتری)

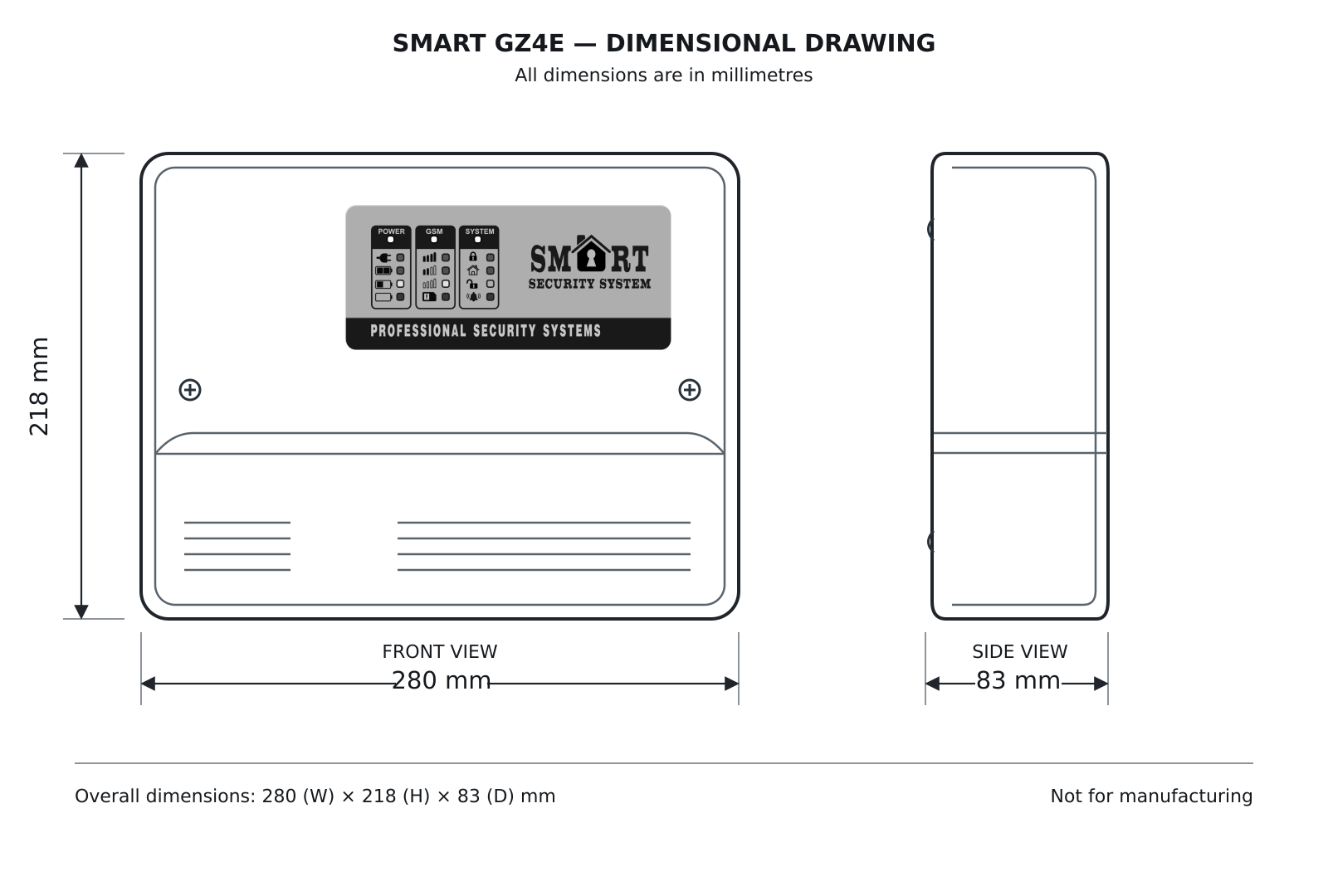

- ابعاد
- ۸۴ × ۲۳۱ × ۲۸۰ میلی‌متر

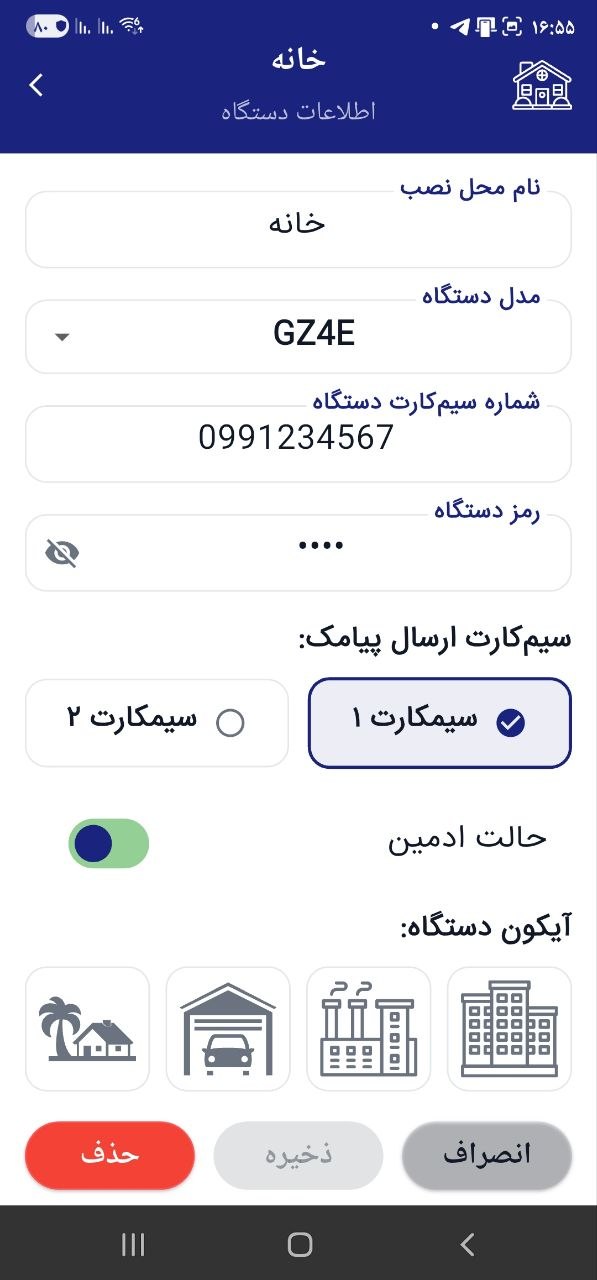

اپلیکیشن
SMART ALARM
اپلیکیشن کنترل و انجام بعضی تنظیمات سیستم حفاظتی GZ4E
SMART SETUP
نرم‌افزار انجام تنظیمات دستگاه GZ4E از طریق ارتباط بلوتوث
قابلیت‌های اپلیکیشن
مدیریت ساده‌تر سیستم حفاظتی

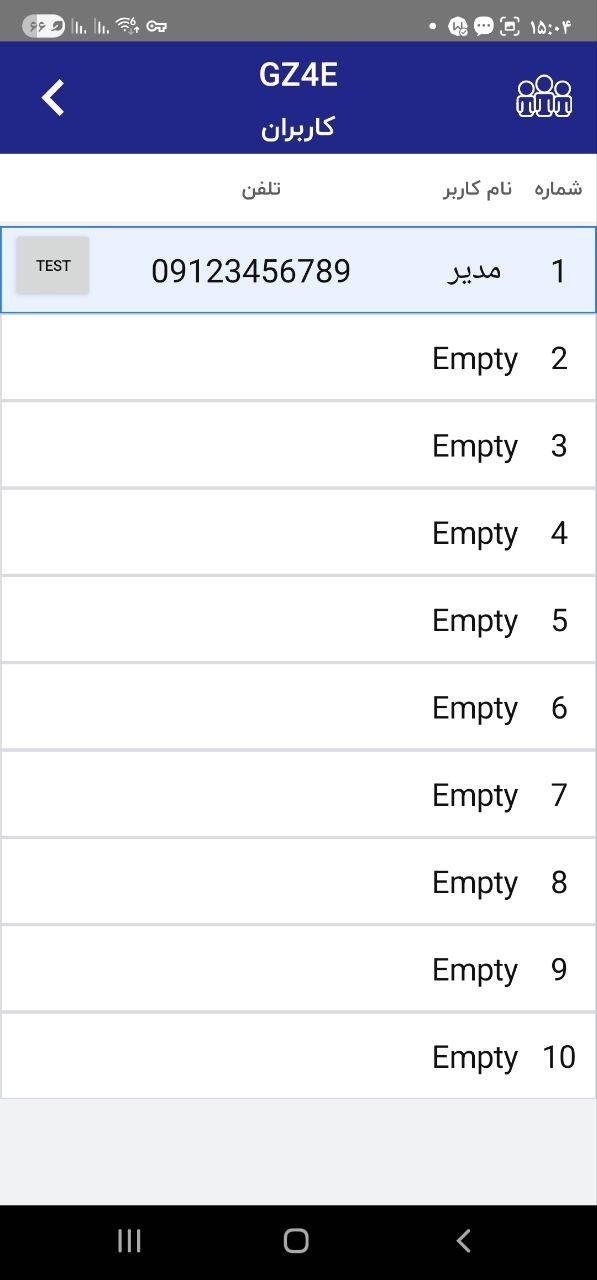

مدیریت کاربران
تعریف و مدیریت شماره‌ها و کاربران مجاز دستگاه.
تنظیم زون‌ها
مدیریت بخش‌های حفاظتی و تنظیم عملکرد هر زون.

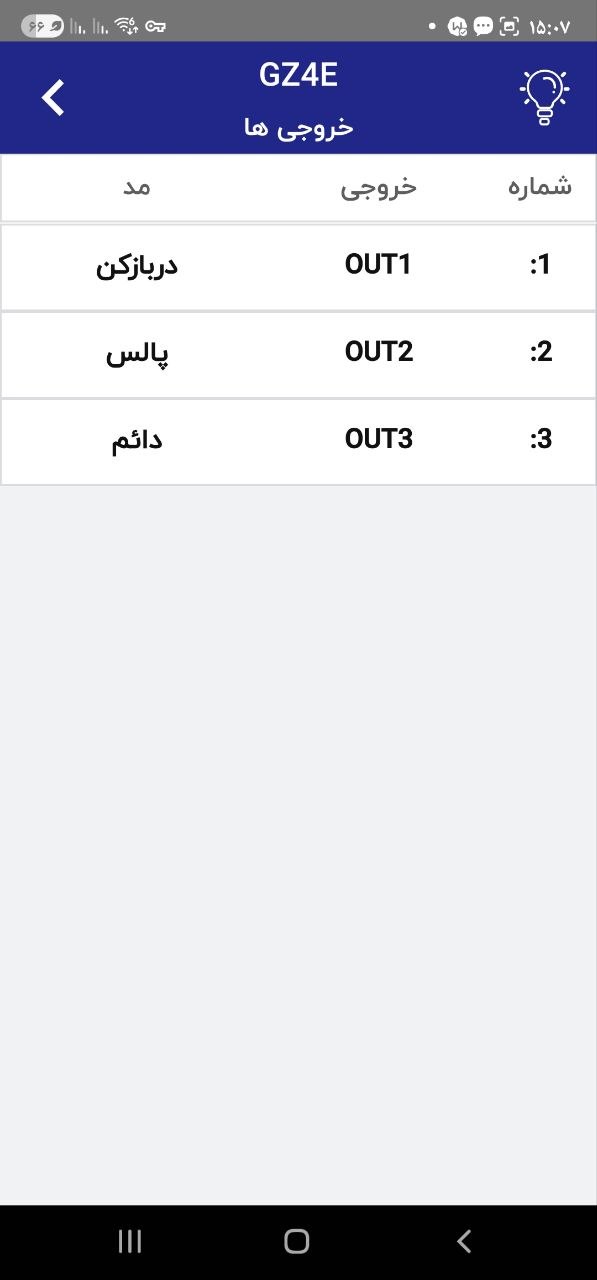

تنظیم خروجی‌ها
کنترل خروجی‌های دستگاه برای تجهیزات متصل.
تشخیص سریع وضعیت

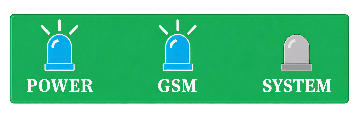

راهنمای چراغ‌های دستگاه
هر چراغ بخش مشخصی از دستگاه را گزارش می‌کند. معنی تمام رنگ‌ها بدون نیاز به انتخاب یا جابه‌جایی در سه بخش مستقل نمایش داده شده است.

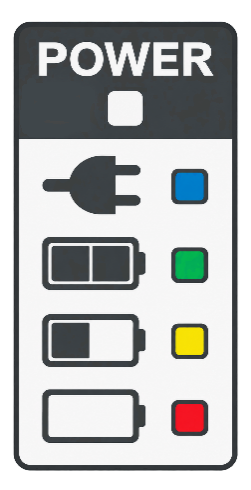

POWER
چراغ تغذیه
وضعیت برق شهر و میزان شارژ باتری پشتیبان را نشان می‌دهد.
آبی: متصل به برق شهر
سبز: برق قطع و شارژ باتری کامل
زرد: برق قطع و شارژ باتری متوسط
قرمز: برق قطع و باتری بدون شارژ
بنفش: ولتاژ باتری بیش از حد مجاز
GSM
چراغ شبکه موبایل
کیفیت آنتن‌دهی و وضعیت ارتباط سیم‌کارت را مشخص می‌کند.
آبی: آنتن‌دهی سیم‌کارت قوی
سبز: آنتن‌دهی خوب
زرد: آنتن‌دهی ضعیف
قرمز: خطای سیم‌کارت

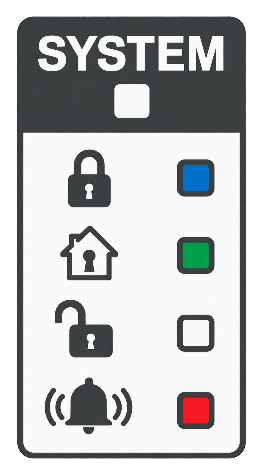

SYSTEM
چراغ وضعیت سیستم
حالت حفاظتی، آلارم و تشخیص حرکت در محیط را نمایش می‌دهد.
آبی: سیستم فعال
سبز: سیستم نیمه‌فعال
خاموش: سیستم غیرفعال
قرمز: آلارم
زرد: حرکت در محیط در حالت غیرفعال
زون‌های حفاظتی
پوشش منعطف برای هر فضا
روی زون‌های باسیم می‌توان سنسورهایی مانند چشم، مگنت، دتکتور دود یا پدال نصب کرد. زون‌های بی‌سیم نیز از چشم یا مگنت 433 MHz پشتیبانی می‌کنند.
زون‌های باسیم و بی‌سیم
چهار زون باسیم برای اتصال تجهیزاتی مانند چشم، مگنت، دتکتور دود یا پدال در اختیار است. هر زون را می‌توان نام‌گذاری و متناسب با نوع حفاظت تنظیم کرد.
چهار زون بی‌سیم نیز برای چشم یا مگنت 433 MHz در نظر گرفته شده است. تجهیزات بی‌سیم به‌ترتیب ست‌شدن آدرس می‌گیرند و سپس از طریق اپلیکیشن تنظیم می‌شوند.
- حالت و نام هر زون به‌صورت مستقل قابل تنظیم است.
- قابلیت دینگ‌دانگ در وضعیت غیرفعال برای زون دلخواه قابل فعال‌سازی است.
- تجهیزات نشان‌داده‌شده در نقشه پیشنهادی هستند و هر زون می‌تواند تجهیز متناسب با پروژه را داشته باشد.
توضیح حالت زون
حالت هر زون مشخص می‌کند سنسور متصل در وضعیت‌های مختلف سیستم چگونه عمل کند.
| حالت زون | عملکرد و کاربرد پیشنهادی |
|---|---|
| نرمال | زون معمولی که در حالت فعال و نیمه‌فعال هشدار کامل می‌دهد؛ مناسب ورودی‌ها و مسیرهای عبور. |
| تأخیری | مانند حالت نرمال است، اما هنگام فعال‌سازی فرصت خروج و هنگام ورود مهلت غیرفعال‌کردن سیستم را پیش از شروع آژیر فراهم می‌کند. |
| نیمه‌فعال | فقط در وضعیت فعال هشدار کامل می‌دهد؛ مناسب حسگرهای داخلی که در حالت حضور در ساختمان نباید هشدار ایجاد کنند. |
| ۲۴ ساعته | در تمام وضعیت‌ها هشدار کامل می‌دهد؛ مناسب دکمه اضطراری، حسگر آتش و گاز، شوک و تمپر. |
توضیح وضعیت سیستم
وضعیت سیستم تعیین می‌کند کدام گروه از زون‌ها در مدار حفاظت قرار داشته باشند.
| وضعیت | توضیح |
|---|---|
| فعال | سیستم کاملاً مسلح است و معمولاً زمانی استفاده می‌شود که کسی در محل حضور ندارد. |
| نیمه‌فعال | حالت حضور در خانه یا Stay است. زون‌های تنظیم‌شده روی حالت نیمه‌فعال نادیده گرفته می‌شوند تا افراد داخل ساختمان آزادانه حرکت کنند. |
| غیرفعال | سیستم غیرمسلح است و فقط زون‌های ۲۴ ساعته همچنان هشدار می‌دهند. قابلیت دینگ‌دانگ زون‌ها نیز می‌تواند در این وضعیت فعال باشد. |
جدول هشدارها
نوع واکنش دستگاه با توجه به حالت زون و وضعیت فعلی سیستم در جدول زیر مشخص شده است.
| حالت زون / وضعیت سیستم | فعال | نیمه‌فعال | غیرفعال |
|---|---|---|---|
| نرمال | تماس + آژیر + پیامک | تماس + آژیر + پیامک | بدون هشدار |
| تأخیری | تماس + آژیر + پیامک | تماس + آژیر + پیامک | بدون هشدار |
| نیمه‌فعال | تماس + آژیر + پیامک | بدون هشدار | بدون هشدار |
| ۲۴ ساعته | تماس + آژیر + پیامک | تماس + آژیر + پیامک | تماس + آژیر + پیامک |
رفتار زون باز و اعلان‌های سیستمی
اگر یکی از زون‌ها تحریک شود و باز بماند، دستگاه یک دوره آلارم می‌زند؛ سپس آن زون را از مدار خارج می‌کند. هرگاه این زون بسته شود، دوباره به مدار بازمی‌گردد.
مستقل از شرایطی که موجب آلارم می‌شوند، دستگاه وقوع اتفاقات زیر را با پیامک به کاربران مجاز اطلاع می‌دهد:
- قطع و وصل شدن برق شهری
- قطع شدن سیم بلندگوی خارجی
کنترل تجهیزات برقی
سه خروجی برای سناریوهای واقعی

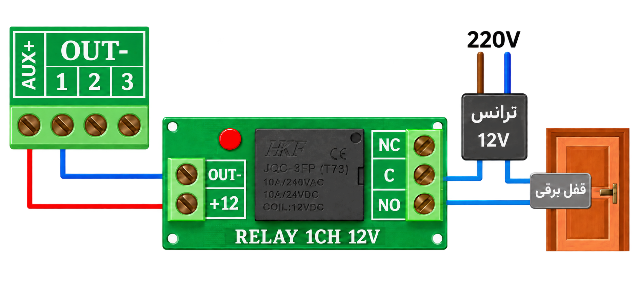

خروجی‌ها منفی و با حداکثر جریان ۵۰ میلی‌آمپر هستند. برای کنترل وسایل برقی باید از برد رله مناسب استفاده شود.

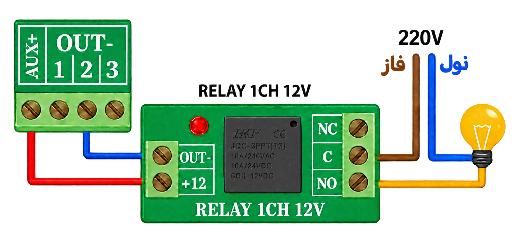

کنترل روشن و خاموش
مناسب تجهیزاتی مانند لامپ، همراه با برد رله مجزا و سیم‌بندی ایمن برق شهر.
کنترل لحظه‌ای دربازکن
خروجی ۱ علاوه بر اپلیکیشن، با ریموت و تماس تلفنی نیز قابل کنترل است.
حالت‌های قابل تنظیم خروجی
هر خروجی را می‌توان متناسب با تجهیز متصل و سناریوی مورد نیاز از طریق اپلیکیشن تنظیم کرد.
حالت پالسی
با فرمان روشن، خروجی حدود ۱٫۵ ثانیه فعال و سپس خودکار غیرفعال می‌شود. این حالت برای فرمان‌های لحظه‌ای مانند START، STOP یا تحریک ورودی تجهیزات مناسب است.
حالت دائم
با فرمان روشن، خروجی فعال می‌ماند و تنها با فرمان خاموش غیرفعال می‌شود. برای کنترل تجهیزاتی مانند روشنایی یا وسایلی که به فرمان پایدار نیاز دارند کاربرد دارد.
حالت دربازکن
عملکردی مشابه حالت پالسی دارد و برای فرمان لحظه‌ای دربازکن استفاده می‌شود. خروجی ۱ در این حالت علاوه بر اپلیکیشن، با دکمه ریموت و تماس تلفنی نیز قابل کنترل است.
وضعیت دستگاه
با فعال‌شدن سیستم حفاظتی خروجی روشن و با غیرفعال‌شدن سیستم خاموش می‌شود. از این حالت می‌توان برای نمایش وضعیت یا کنترل تجهیزات وابسته به حالت دزدگیر استفاده کرد.
قطع برق شهر
هنگام قطع تغذیه برق شهر، خروجی به‌طور خودکار فعال می‌شود و پس از بازگشت برق به وضعیت عادی برمی‌گردد. مناسب راه‌اندازی نشانگر یا سامانه جانبی اعلام قطعی برق است.
حالت آلارم
هنگام وقوع هشدار یا فعال‌شدن آژیر، خروجی روشن می‌شود. این حالت برای راه‌اندازی فلاشر، رله کمکی یا تجهیزات هشدار جانبی کاربرد دارد.
نکته اتصال: خروجی‌ها منفی و حداکثر جریان مجاز هر خروجی ۵۰ میلی‌آمپر است. وسایل برقی نباید مستقیم به خروجی متصل شوند و استفاده از برد رله متناسب با ولتاژ و جریان وسیله الزامی است.
پیام و رفتار هشدار
پیام صوتی و تنظیمات عمومی
پارامترهای زمان‌بندی و نحوه اطلاع‌رسانی دستگاه از طریق اپلیکیشن SMART SETUP تنظیم می‌شوند و باید متناسب با شرایط محل نصب انتخاب شوند.
۱پیام صوتی قابل ضبط
پیام صوتی سرقت
دستگاه یک پیام صوتی قابل ضبط دارد که هنگام برقراری تماس هشدار برای کاربران پخش می‌شود.
ضبط پیام از طریق اپلیکیشن انجام می‌شود و برای عملکرد صحیح تماس‌های هشدار ضروری است. پس از ضبط، پیام را پخش و وضوح صدا را بررسی کنید.
۱۰ تا ۶۰ ثانیه
تأخیر ورود
فاصله بین تحریک زون تأخیری و فعال‌شدن آژیر است تا کاربر پس از ورود فرصت غیرفعال‌کردن دستگاه را داشته باشد.
۲۰ تا ۱۲۰ ثانیه
تأخیر خروج
فاصله بین فرمان فعال‌سازی و شروع کامل حفاظت است تا کاربر فرصت کافی برای ترک محل داشته باشد.
۰ تا ۱۰۰ درصد
تک‌آژیر
صدای کوتاهی است که هنگام فعال، غیرفعال یا نیمه‌فعال‌شدن دستگاه پخش می‌شود و شدت آن قابل تنظیم است.
۱ تا ۷ دقیقه
مدت زمان آژیر
مدت فعال‌ماندن آژیر در هر دوره هشدار است. مقدار پیش‌فرض دستگاه ۲ دقیقه در نظر گرفته شده است.
نوع تحریک هشدار
این تنظیم مشخص می‌کند دستگاه پس از وقوع هشدار، فرآیند تماس و پیامک را چگونه ادامه دهد.
تحریک سطحی
ارسال پیامک و برقراری تماس تا زمانی ادامه دارد که وضعیت آژیر فعال باشد. با پایان وضعیت هشدار، فرآیند اطلاع‌رسانی نیز متوقف می‌شود.
تحریک لحظه‌ای
دستگاه بدون توجه به پایان وضعیت آژیر، فرآیند اطلاع‌رسانی را کامل می‌کند و با تمام کاربران مجاز تعیین‌شده تماس می‌گیرد.
نصب و راه‌اندازی
ترتیب درست، عملکرد مطمئن
نصب باید توسط فرد ماهر و طبق نقشه سیم‌بندی انجام شود. مراحل زیر از آماده‌سازی بدنه تا تعریف مدیر اصلی و تنظیم نهایی دستگاه را به‌ترتیب توضیح می‌دهد.
مرحله ۰۱

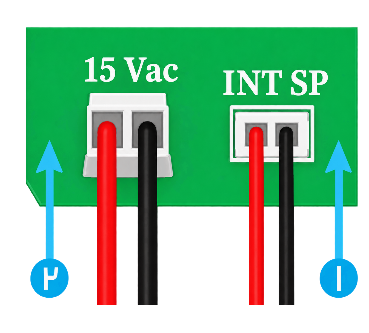

بازکردن دستگاه و آماده‌سازی بدنه

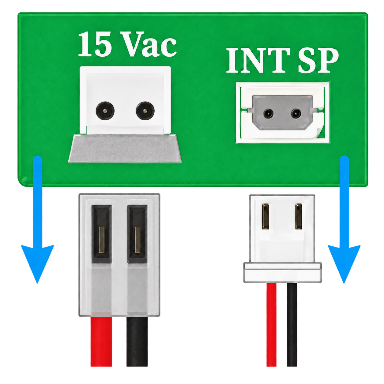

در دستگاه را باز کنید و کانکتورهای بلندگوی داخلی و ترانس را از محل‌های مشخص‌شده با عنوان‌های INT SP و 15Vac جدا کنید. سپس ضامن‌های نگهدارنده را به سمت پایین فشار دهید و برد مدار چاپی را با دقت خارج کنید.
- بدنه پشتی را با توجه به مسیر ورود سیم‌ها در محل مناسب نصب کنید.
- دستگاه حداقل ۳۰ سانتی‌متر از اشیای اطراف فاصله داشته باشد.
- بدنه با پرده، پوشاک یا مواد قابل اشتعال تماس نداشته باشد.
- تجهیزات جانبی باسیم را طبق راهنمای خود سیم‌بندی و سرسیم‌ها را وارد بدنه کنید.
مرحله ۰۲

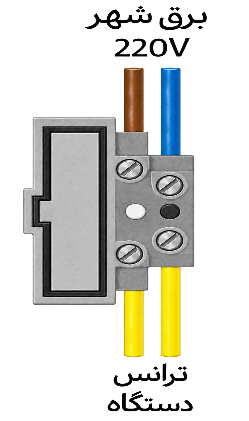

اتصال برق شهر
برق شهر را با رعایت کامل نکات ایمنی به ترمینال ورودی ترانس متصل کنید. سیم برق باید سالم و دارای ضخامت مناسب باشد و اتصال آن محکم انجام شود.
هنگام سیم‌بندی برق شهر، تغذیه اصلی قطع باشد و نصب توسط فرد دارای مهارت فنی انجام شود.
مرحله ۰۳

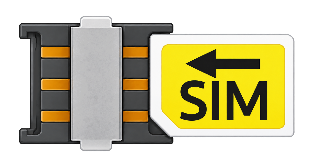

آماده‌سازی و نصب سیم‌کارت
سیم‌کارت را ابتدا داخل گوشی آزمایش کنید. امکان تماس، ارسال و دریافت پیامک، موجودی شارژ و کیفیت آنتن‌دهی در محل نصب باید بررسی شود.
- پین‌کد سیم‌کارت را غیرفعال کنید.
- سیم‌کارت را در جهت صحیح و بدون فشار اضافی روی برد قرار دهید.
- در محل‌هایی با پوشش ضعیف، جای نصب دستگاه یا آنتن خارجی را پیش از ادامه کار تعیین کنید.
مرحله ۰۴
نصب مجدد برد و روشن‌کردن دستگاه

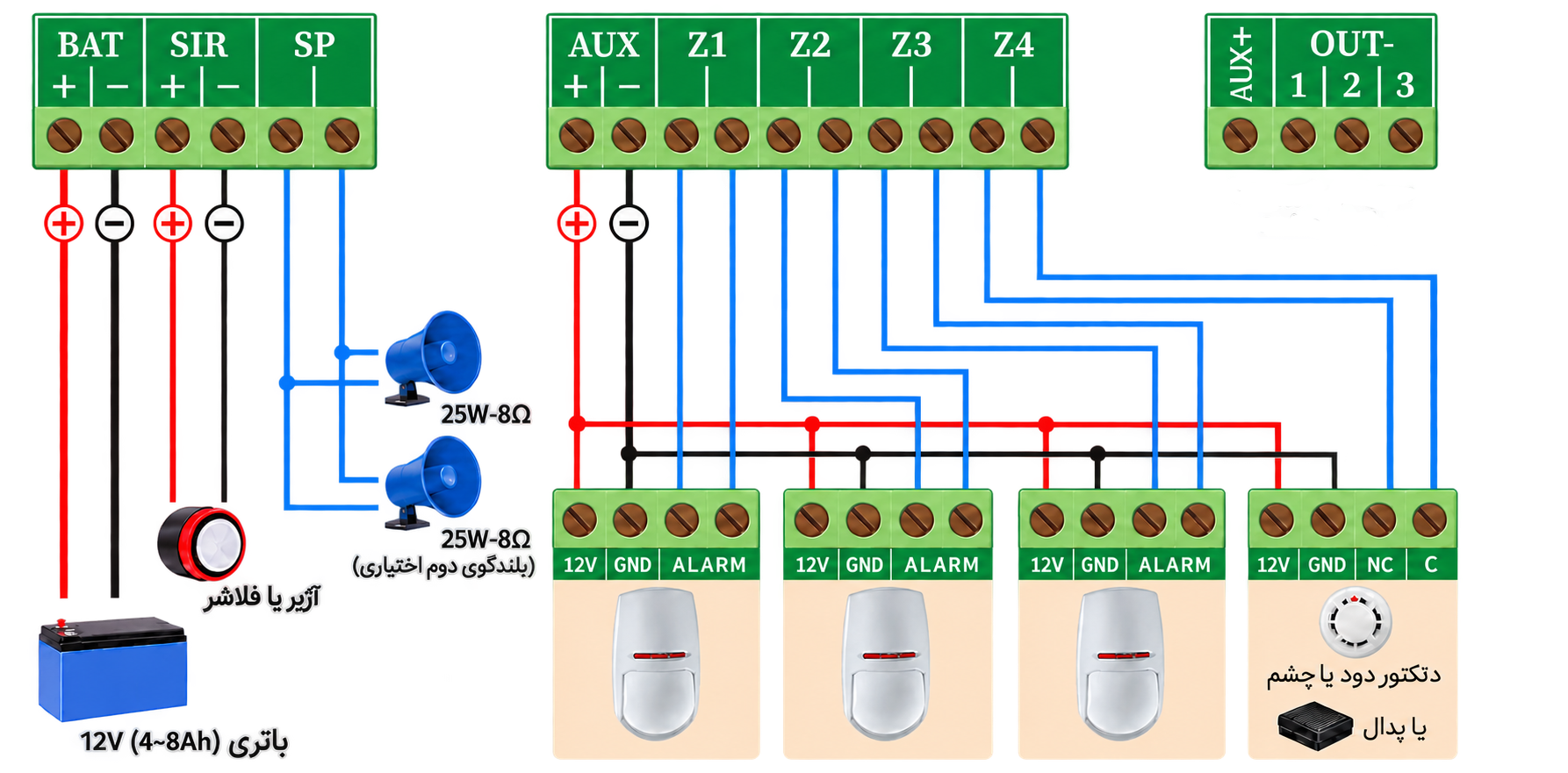

برد مدار چاپی را در جای خود قرار دهید و اتصالات را طبق نقشه کامل سیم‌بندی انجام دهید. ابتدا کانکتور بلندگوی داخلی و سپس کانکتور ترانس را وصل کنید تا دستگاه روشن شود.
چند دقیقه برای پایدارشدن دستگاه صبر کنید. در حالت عادی چراغ POWER آبی است و چراغ GSM بسته به کیفیت شبکه آبی، سبز یا زرد می‌شود. قرمز ماندن طولانی چراغ GSM نشانه نیاز به بررسی سیم‌کارت، آنتن یا پوشش شبکه است.
مرحله ۰۵
اتصال باتری پشتیبان
پس از اتصال برق شهر، سیم‌های باتری را ابتدا به قطب منفی با سیم مشکی و سپس به قطب مثبت با سیم قرمز وصل کنید.
مشخصات، وضعیت شارژ و نکات نگهداری باتری در بخش بعدی توضیح داده شده است.
مرحله ۰۶
تعریف مدیر اصلی دستگاه
با گوشی مدیر اصلی با شماره سیم‌کارت دستگاه تماس بگیرید. پس از زنگ‌خوردن دستگاه، کلید کوچک LRN روی برد را نگه دارید تا تماس قطع شود.
پس از ثبت موفق، پیامک تأیید شامل شماره سریال و نسخه دستگاه برای مدیر ارسال می‌شود. کاربر اول مدیر اصلی است و افزودن سایر کاربران از طریق اپلیکیشن انجام خواهد شد.
تکمیل راه‌اندازی
تجهیزات بی‌سیم مورد نیاز را ست کنید، در دستگاه را ببندید و تنظیمات زون‌ها، کاربران و خروجی‌ها را با اپلیکیشن SMART SETUP انجام دهید. ضبط پیام صوتی سرقت از طریق اپلیکیشن برای عملکرد صحیح تماس‌های هشدار ضروری است.
تغذیه اضطراری
باتری پشتیبان و مدیریت تغذیه

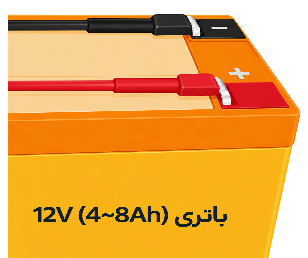

باتری هنگام قطع برق شهری، تغذیه دستگاه را حفظ می‌کند. دستگاه باتری را به‌صورت خودکار شارژ می‌کند و وضعیت شارژ آن را از طریق چراغ POWER و پیامک اطلاع می‌دهد.
۱۲ ولتولتاژ باتری مورد استفاده
۴ تا ۸ آمپرساعتظرفیت پیشنهادی باتری
شارژ خودکارشارژ باتری توسط دستگاه انجام می‌شود
فیوز BAT دو آمپرفیوز محافظ در مسیر باتری
اتصال و قطع تغذیه
- ابتدا برق شهر و کانکتور ترانس را متصل کنید.
- سیم مشکی را به قطب منفی باتری وصل کنید.
- سپس سیم قرمز را به قطب مثبت باتری متصل کنید.
- برای قطع کامل تغذیه دستگاه، ابتدا کانکتور ترانس و سپس سیم‌های باتری را جدا کنید.
نکات ضروری
- دستگاه را فقط با باتری راه‌اندازی نکنید؛ باتری باید پس از برق شهر متصل شود.
- قطب مثبت و منفی باتری را جابه‌جا متصل نکنید.
- تغذیه قفل برقی را از باتری دستگاه نگیرید.
- هرگز به‌جای فیوز BAT از سیم یا اتصال مستقیم استفاده نکنید.
نمایش وضعیت باتری با چراغ POWER
سبزبرق شهر قطع و شارژ باتری کامل است.
زردبرق شهر قطع و شارژ باتری متوسط است.
قرمزبرق شهر قطع و باتری بدون شارژ است.
بنفشولتاژ باتری بیش از حد مجاز است.
توجه: در صورت مشاهده وضعیت غیرعادی باتری، اتصالات، قطب‌ها و فیوز BAT را بررسی کنید. تعویض باتری و بررسی مدار تغذیه باید توسط فرد ماهر انجام شود.
حفاظت مدار
فیوزهای دستگاه
سه فیوز مجزا از مدار تغذیه سنسورها، ورودی برق شهر و باتری محافظت می‌کنند. هنگام تعویض، مقدار جریان درج‌شده برای هر مسیر باید دقیقاً رعایت شود.
فیوز AUX
در مسیر تغذیه سنسورها و تجهیزات باسیم متصل به خروجی AUX قرار دارد.

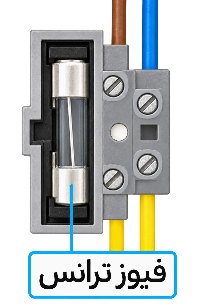

فیوز برق شهر
در مسیر ورودی برق شهر به ترمینال ترانس قرار دارد و از بخش تغذیه اصلی محافظت می‌کند.
فیوز BAT
در مسیر باتری پشتیبان قرار دارد و از مدار در برابر جریان نامناسب محافظت می‌کند.
کنترل از راه دور
افزودن و مدیریت ریموت
دستگاه دارای ۱۰ حافظه ریموت با فرکانس 433 MHz است. افزودن ریموت باید در وضعیت غیرفعال و با رعایت ترتیب زیر انجام شود.
۱۰
حافظه ریموت
فرکانس 433 MHz
- 01
ابتدا سیستم حفاظتی را غیرفعال کنید و سپس فیوز AUX را از روی برد دستگاه خارج کنید.
- 02
دکمه B روی ریموت جدید را فشار دهید و همچنان نگه دارید.
- 03
در حالی که دکمه ریموت نگه داشته شده است، کلید LRN روی برد دستگاه را برای یک لحظه فشار دهید.
- 04
دستگاه با پخش یک بوق، اضافه‌شدن موفق ریموت به حافظه را اعلام می‌کند.
- 05
دکمه ریموت را رها کنید و فیوز AUX را در جای خود قرار دهید؛ سپس عملکرد کلیدهای ریموت را آزمایش کنید.
تخصیص به کاربر: برای هر کاربر می‌توان شماره یکی از ریموت‌های ست‌شده را در اپلیکیشن تعریف کرد تا نام کاربر در پیامک رویدادهای مربوط به آن ریموت نمایش داده شود.
بازگشت به وضعیت اولیه
بازیابی تنظیمات کارخانه
اگر لازم است دستگاه به وضعیت اولیه بازگردد، مراحل زیر را دقیقاً و به‌ترتیب انجام دهید.
- 01
دستگاه را غیرفعال کنید و در دستگاه را باز کنید.
- 02
ابتدا کانکتور ترانس و سپس سیم‌های باتری را از دستگاه جدا کنید.
- 03
سه ثانیه صبر کنید تا تغذیه دستگاه کاملاً قطع شود.
- 04
کلید LRN روی برد را فشار دهید و نگه دارید؛ در همان حالت کانکتور ترانس را دوباره وصل کنید.
- 05
پس از قرمزشدن هر سه چراغ POWER، GSM و SYSTEM، کلید LRN را رها کنید و سیم‌های باتری را دوباره متصل کنید. دستگاه به تنظیمات کارخانه بازگشته است.
ارتباط شبکه موبایل

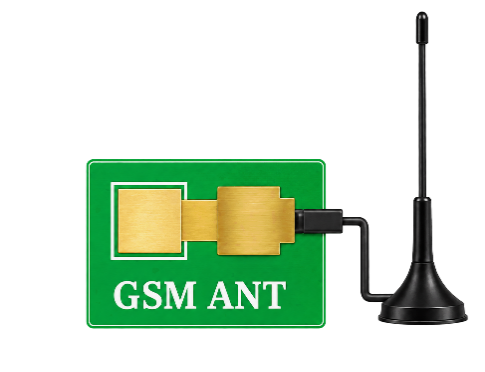

آنتن خارجی شبکه موبایل
آنتن شبکه موبایل روی کانکتور مخصوص دستگاه قرار می‌گیرد. اگر کیفیت سیگنال در محل نصب ضعیف است، می‌توان آنتن خارجی پایه‌دار یا پشت‌شیشه‌ای را به کانکتور بالای برد متصل کرد تا دریافت شبکه پایدارتر شود.
- کانکتور آنتن را مستقیم و بدون فشار اضافی داخل سوکت قرار دهید.
- کابل آنتن نباید پارگی، له‌شدگی یا خمیدگی شدید داشته باشد.
- پایه آنتن را در فضای بازتر، نزدیک پنجره و دور از قطعات فلزی بزرگ نصب کنید.
- آنتن و کابل را از سیم برق شهر، ترانس و منابع ایجاد نویز فاصله دهید.
- پیش از تثبیت محل نصب، رنگ چراغ GSM و کیفیت آنتن‌دهی را بررسی کنید.
اگر دستگاه شبکه را پیدا نمی‌کند
اتصال کانکتور، سلامت کابل، فعال‌بودن و پین‌کد سیم‌کارت و محل قرارگیری آنتن را بررسی کنید. سپس دستگاه را چند دقیقه روشن نگه دارید تا ثبت در شبکه کامل شود.
