روشن و خاموش‌کردن دستگاه
رمز دستگاه را وارد کنید. با ورود رمز صحیح، دستگاه روشن یا خاموش می‌شود و پیام صوتی وضعیت را اعلام می‌کند. پس از روشن‌شدن، در صورت اتصال خط تلفن عبارت «خط آماده» و در غیر این صورت «خط قطع» پخش می‌شود.
TS10
دستگاه تلفن‌کننده خط ثابت
SMART TS10 یک شماره‌گیر خودکار تلفنی برای سیستم‌های حفاظتی، کنترلی و اعلام هشدار است. این دستگاه در زمان فعال شدن ورودی تحریک، با شماره‌های ذخیره‌شده تماس می‌گیرد و پیام صوتی ضبط‌شده را پخش می‌کند.
ویژگی‌ها
✓اعلام هشدار از طریق تماس تلفنی
✓ضبط پیام صوتی تا ۱۸ ثانیه
✓دارای ۱۰ حافظه شماره تلفن
✓پشتیبانی از شماره‌گیری تن و پالس
✓انتخاب تحریک لحظه‌ای یا سطحی
✓امکان تست تماس پیش از بهره‌برداری
✓حفظ پیام و شماره‌ها پس از قطع و وصل تغذیه
✓قابلیت کنترل از راه دور در مدل TS10
✓مناسب برای سیستم‌های حفاظتی، صنعتی و کنترلی
اطلاعات محصول
مشخصات فنی
- مدل
- SMART TS10
- نوع محصول
- شماره‌گیر خودکار تلفنی
- روش اعلام هشدار
- تماس تلفنی و پخش پیام صوتی
- زمان ضبط پیام
- حداکثر ۱۸ ثانیه
- نوع شماره‌گیری
- Tone / Pulse
- نوع تحریک
- لحظه‌ای / سطحی
- تغذیه
- ۱۲ ولت DC
- کنترل از راه دور
- یک خروجی و امکان شنیدن صدای محیط از راه دور
- وزن
- ۲۱۰ گرم
- بدنه
- ABS قابل نصب روکار

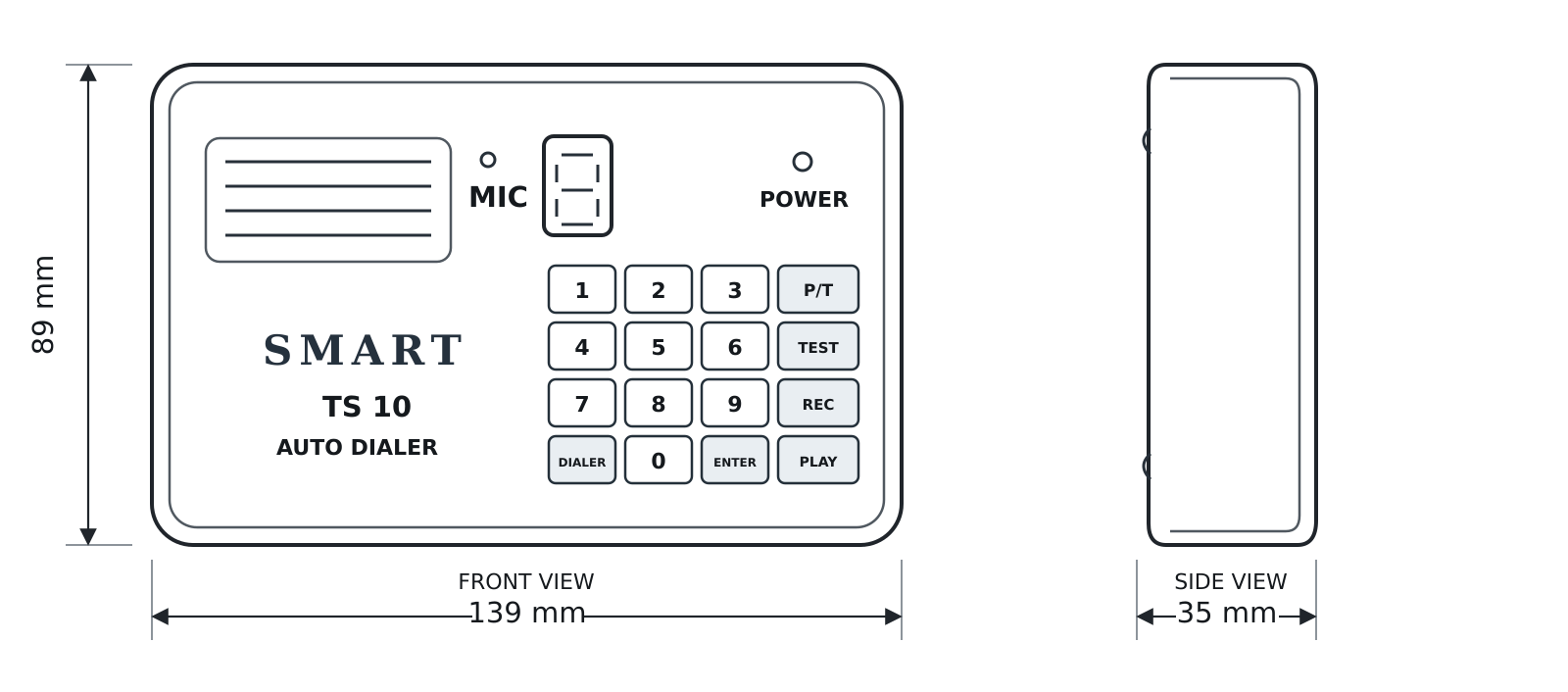

- ابعاد
- ۱۳۹ × ۸۹ × ۳۵ میلی‌متر
برنامه‌ریزی دستگاه
راهنمای استفاده از TS10
کلیدهای روی دستگاه برای روشن و خاموش‌کردن، ضبط پیام، ثبت شماره‌ها و آزمایش تماس استفاده می‌شوند. مراحل زیر بر اساس ترتیب کاتالوگ محصول تنظیم شده‌اند.
ضبط پیام صوتی
کلید REC و سپس ENTER را فشار دهید. نمایشگر شمارش معکوس را نشان می‌دهد و حداکثر ۱۸ ثانیه برای ضبط پیام فرصت دارید. پس از پایان پیام، کلید ENTER را رها کنید.
RECENTER
پخش پیام ضبط‌شده
برای شنیدن پیام، کلید PLAY و سپس ENTER را فشار دهید.
PLAYENTER
ثبت شماره تلفن در حافظه
یکی از حافظه‌های ۱ تا ۹ را انتخاب کنید، ENTER را بزنید، شماره تلفن را وارد کنید و دوباره ENTER را فشار دهید. در صورت ثبت صحیح، پیام «شماره وارد شد» پخش می‌شود.
1-9ENTERشمارهENTER
انتخاب شماره‌گیری تن یا پالس
کلید P/T و سپس ENTER را فشار دهید. دستگاه بین شماره‌گیری تن و پالس جابه‌جا می‌شود؛ حرف T نشان‌دهنده تن و حرف P نشان‌دهنده پالس است.
P/TENTER
انتخاب تحریک لحظه‌ای یا سطحی
کلید DIALER و سپس ENTER را فشار دهید. دستگاه نوع تحریک را میان حالت لحظه‌ای و سطحی تغییر می‌دهد و وضعیت انتخاب‌شده را با پیام صوتی اعلام می‌کند.
DIALERENTER
مشاهده شماره هر حافظه
شماره حافظه مورد نظر را انتخاب کنید و کلید TEST را فشار دهید. ارقام شماره ذخیره‌شده به‌ترتیب روی نمایشگر دیده می‌شوند.
حافظهTEST
آزمون واقعی تماس
کلید DIALER را فشار دهید، حافظه مورد نظر را انتخاب کنید و سپس TEST را بزنید. اگر خط تلفن متصل باشد، دستگاه با شماره انتخابی تماس می‌گیرد و پیام ضبط‌شده را پخش می‌کند.
DIALERحافظهTEST
نکته: شماره‌ها و پیام صوتی پس از قطع و وصل تغذیه در حافظه باقی می‌مانند.
امنیت و شماره‌گیری
رمزها و رفتار تماس
TS10 دارای رمز کاربر و رمز مهندسی است. رمز مهندسی مخصوص نصاب است و برای بازیابی رمز کاربر به مقدار اولیه استفاده می‌شود.
رمز عادی دستگاه
1234برای تغییر رمز، ابتدا DIALER، سپس رمز فعلی و در پایان رمز چهاررقمی جدید را وارد کنید. دستگاه انجام عملیات را با بوق تأیید می‌کند.
DIALERرمز فعلیرمز جدید
کد مهندسی
1388این کد مخصوص نصاب است. پس از ورود صحیح کد مهندسی، رمز کاربر به ۱۲۳۴ بازمی‌گردد. برای تغییر کد مهندسی، DIALER را دو بار بزنید و سپس کد فعلی و کد جدید را وارد کنید.
DIALERDIALERکد فعلیکد جدید
شماره‌گیری مجدد و توقف تماس‌ها
- پس از پایان پیام، کاربر می‌تواند با واردکردن رمز از طریق تلفن، ادامه شماره‌گیری را متوقف کند.
- در صورت واردکردن رمز نادرست، روند تماس‌ها ادامه پیدا می‌کند.
- شماره حافظه اول دو بار اجرا می‌شود.
- برای فعال‌شدن دستگاه، تحریک باید حداقل چهار ثانیه ادامه داشته باشد.
ویژه مدل TS10
کنترل و شنود از راه دور
پس از فعال‌سازی این قابلیت، می‌توان از طریق خط تلفن دستگاه را روشن یا خاموش کرد و صدای محیط را برای مدت محدود شنید.
تعیین تعداد زنگ
یکی از کلیدهای ۱ تا ۹ را به‌مدت سه ثانیه نگه دارید تا تعداد زنگ پیش از پاسخ‌گویی دستگاه تعیین شود.
تماس و ورود رمز
با دستگاه تماس بگیرید. پس از تعداد زنگ تعیین‌شده، دستگاه رمز را درخواست می‌کند. رمز را با صفحه‌کلید تلفن وارد کنید؛ بوق تأیید نشان‌دهنده ورود صحیح است.
ارسال فرمان
پس از تأیید رمز، فرمان مورد نظر را با کلیدهای تلفن ارسال کنید. برای غیرفعال‌کردن کامل قابلیت کنترل از راه دور، کلید صفر دستگاه را سه ثانیه نگه دارید.
کلید ۱روشن‌کردن دستگاه مرکزی
کلید ۲خاموش‌کردن دستگاه مرکزی
کلید ۴روشن‌کردن میکروفن و شنیدن صدای محیط برای ۳۰ ثانیه؛ برای ادامه دوباره کلید ۴ را بزنید.
سیم‌بندی
اتصالات دستگاه
رنگ سیم‌ها و کاربرد هر اتصال مطابق کاتالوگ در جدول زیر آمده است. پیش از سیم‌بندی، تغذیه دستگاه را قطع کنید.
| رنگ سیم | کاربرد |
|---|---|
| قرمز | تغذیه مثبت ۱۲ ولت |
| مشکی | صفر ولت |
| قهوه‌ای | ورودی تحریک مثبت |
| خاکستری | ورودی تحریک منفی |
| سبز | ورودی خط تلفن |
| آبی | خروجی خط تلفن |
| سفید و نارنجی | خروجی رله کنترل از راه دور؛ اتصال به ترمینال SW دستگاه مرکزی |
