فعال
با دکمه قفل بسته، دستگاه با یک تک‌آژیر روشن می‌شود و چراغ ARM ثابت روشن می‌ماند. همه زون‌ها در مدار هستند. فشار دوباره همین دکمه، آژیر اضطراری را فعال می‌کند.
Z4
سیستم حفاظتی ۴ زون
راهکاری مطمئن و کاربردی برای حفاظت از خانه، فروشگاه و محل کار با چهار ناحیه حفاظتی مستقل و مدیریت ساده.
ویژگی‌ها
✓دارای ۴ زون
✓دارای قابلیت کد لرنینگ
✓امکان کنترل سیستم از راه دور با ریموت و پیامک
✓فعال و غیرفعال‌کردن با پیامک از طریق تلفن‌کننده G4
✓امکان ست‌کردن ۸ زون بی‌سیم
✓دارای بلندگوی داخلی
✓دارای زون ۲۴ ساعته و دینگ‌دانگ قابل‌کنترل
✓دارای حالت نیمه‌فعال
✓دارای خروجی منفی قابل‌برنامه‌ریزی
✓فرمان دربازکن مستقل
✓دارای حافظه آلارم
✓هشدار قطع برق
✓شارژر اتوماتیک
✓ولوم تک‌بوق
اطلاعات محصول
مشخصات فنی
- زون باسیم
- ۴ زون
- زون بی‌سیم
- ۸ زون
- باتری
- SLA 12V 4–8A
- سیستم رمز
- ۲۴ بیت
- کنترل دزدگیر
- ریموت و اپلیکیشن (پیامک)
- ولتاژ ورودی
- 200–230 VAC
- خروجی سیرن
- 12V
- فرکانس گیرنده
- 433 MHz
- شارژر
- خودکار با ولتاژ ثابت

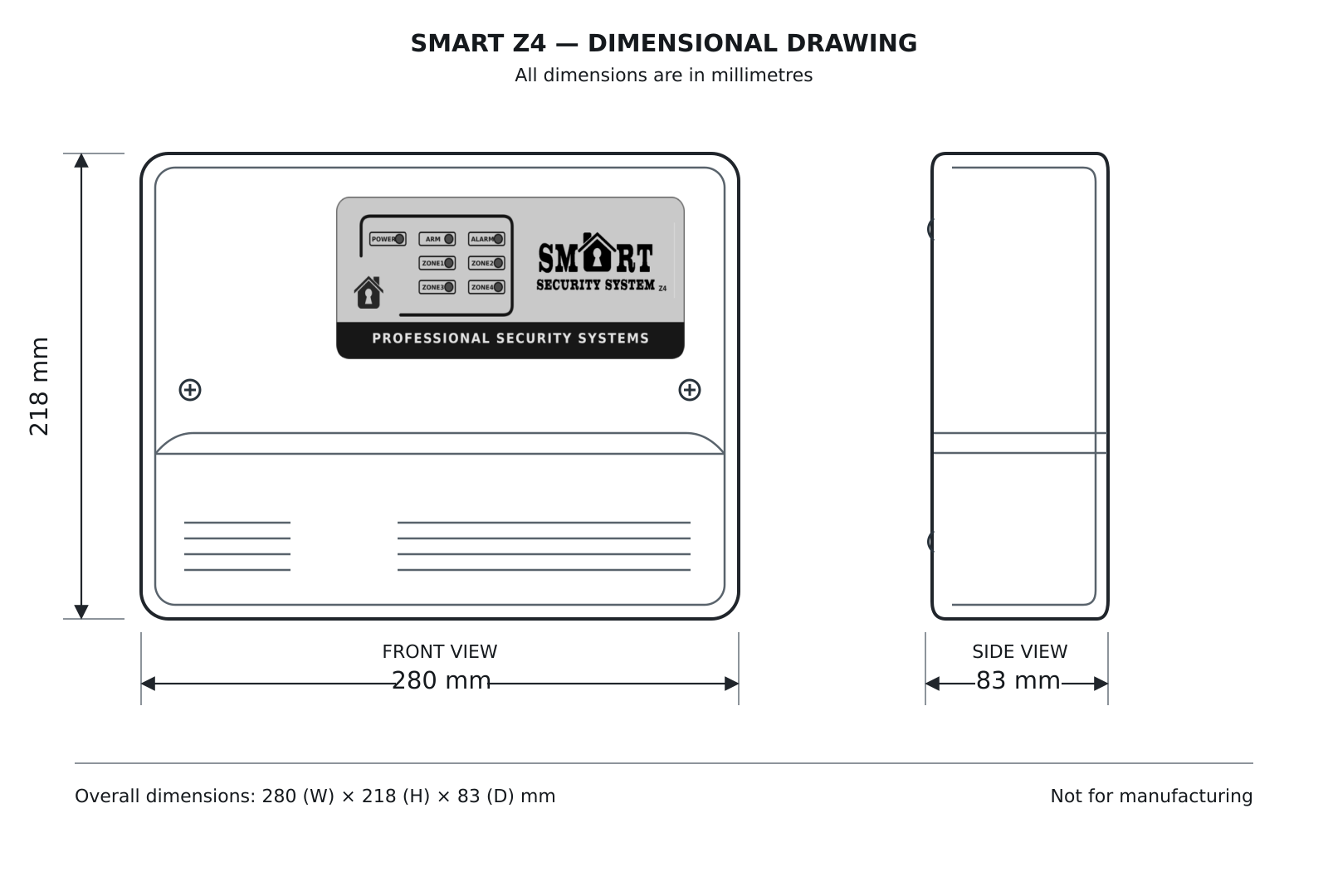

- ابعاد
- ۲۸۰ × ۲۱۸ × ۸۳ میلی‌متر
طرز کار دستگاه
سه وضعیت حفاظتی مستقل
فرمان‌های اصلی با ریموت اجرا می‌شوند و هر وضعیت، گروه مشخصی از زون‌ها را در مدار حفاظت قرار می‌دهد.
غیرفعال
با دکمه قفل باز، دستگاه با دو تک‌آژیر خاموش می‌شود. اگر در زمان فعال‌بودن آلارم رخ داده باشد، هنگام خاموش‌کردن یک بوق مخصوص پخش می‌شود و چراغ زون تحریک‌شده در حافظه می‌ماند.
نیمه‌فعال
با دکمه بلندگو، دستگاه با یک بوق کوتاه نیمه‌فعال می‌شود. در این وضعیت فقط زون‌های ۱ و ۲ فعال‌اند؛ اگر زون ۴ در حالت ۲۴ ساعته باشد، آن نیز فعال می‌ماند.
نمایش وضعیت
راهنمای چراغ‌های دستگاه
چراغ‌های روی پنل، وضعیت برق، حالت حفاظتی، آلارم و آخرین مسیر تحریک را بدون نیاز به بازکردن دستگاه نشان می‌دهند.
POWER
روشن‌بودن این چراغ نشان‌دهنده اتصال برق شهر است.
ARM
در وضعیت غیرفعال خاموش، در وضعیت فعال روشن و در حالت نیمه‌فعال چشمک‌زن است.
ALARM
هنگام فعال‌شدن آژیر روشن می‌شود. پس از پایان آلارم یا خاموش‌کردن دستگاه، به‌صورت چشمک‌زن وقوع هشدار را یادآوری می‌کند.
Z1 · Z2 · Z3 · Z4
در حالت غیرفعال با بازشدن هر زون روشن می‌شود و پس از بسته‌شدن خاموش می‌گردد. هنگام آلارم، چراغ زون تحریک‌شده در حافظه می‌ماند؛ یک بار روشن و خاموش‌کردن دستگاه حافظه آلارم را پاک می‌کند.
زون‌های حفاظتی
چهار زون باسیم و هشت زون بی‌سیم
روی هر زون می‌توان چشم، مگنت، دتکتور دود، پدال یا تجهیزات حفاظتی متناسب با پروژه نصب کرد.
زون‌های باسیم
فرمان چشم‌های هر زون باید به‌صورت سری به ترمینال همان زون متصل شود. تجهیزات نشان‌داده‌شده روی نقشه پیشنهادی هستند و انتخاب نهایی به شرایط محل نصب بستگی دارد.
- چهار ورودی مستقل Z1 تا Z4
- امکان استفاده هم‌زمان از سنسور باسیم و بی‌سیم روی هر زون
- نمایش مسیر تحریک با چراغ اختصاصی هر زون
- خارج‌کردن خودکار زون باز پس از یک دوره آلارم و بازگشت آن پس از بسته‌شدن
زون بی‌سیم
برای هر زون می‌توان یک یا چند چشم یا مگنت بی‌سیم تعریف کرد. در صورت استفاده از SMART G4، پیامک هشدار مشخص می‌کند کدام سنسور یا زون بی‌سیم تحریک شده است.
تعریف سنسور بی‌سیم
زون مورد نظر را باز و بقیه زون‌ها را ببندید، فیوز AUX را خارج کنید، سنسور را تحریک و کلید LRN را یک لحظه فشار دهید. دو بوق کوتاه، ثبت سنسور روی زون انتخاب‌شده را تأیید می‌کند.
| حالت زون ۲۴ ساعته | عملکرد |
|---|---|
| معمولی | حالت پیش‌فرض؛ عملکرد زون تابع وضعیت فعال، نیمه‌فعال یا غیرفعال دستگاه است. |
| فعال دائم | زون در تمام وضعیت‌های دستگاه فعال می‌ماند. |
| دو مرحله‌ای | مناسب پدال اضطراری؛ تحریک نخست تلفن‌کننده را فعال می‌کند و تحریک دوم آژیر را به صدا درمی‌آورد. این حالت فقط هنگام استفاده از SMART G4 کاربرد دارد. |
نصب و راه‌اندازی
مراحل نصب دستگاه
اتصالات برق شهر، باتری و تجهیزات حفاظتی باید توسط فرد ماهر و پس از قطع کامل تغذیه انجام شود.
کانکتورهای آنتن، بلندگوی داخلی و ترانس را خارج کنید؛ ضامن‌های نگهدارنده را پایین فشار دهید و برد را از جعبه بیرون بیاورید.
جعبه را در محل مناسب و دست‌کم ۳۰ سانتی‌متر دور از اجسام پیرامون نصب کنید. سیم‌ها را مطابق نقشه وارد جعبه و سیم بلندگوی داخلی را از بالای جعبه عبور دهید.
برد را در جای خود قرار دهید، تمام تجهیزات جانبی را متصل و سیم‌بندی را کنترل کنید. سپس برق شهر و بعد باتری را وصل کنید.
کانکتورهای آنتن، بلندگوی داخلی و ترانس را وصل کنید، چند لحظه برای آماده‌شدن دستگاه صبر کنید و عملکرد همه تجهیزات را پیش از بستن در جعبه آزمایش کنید.

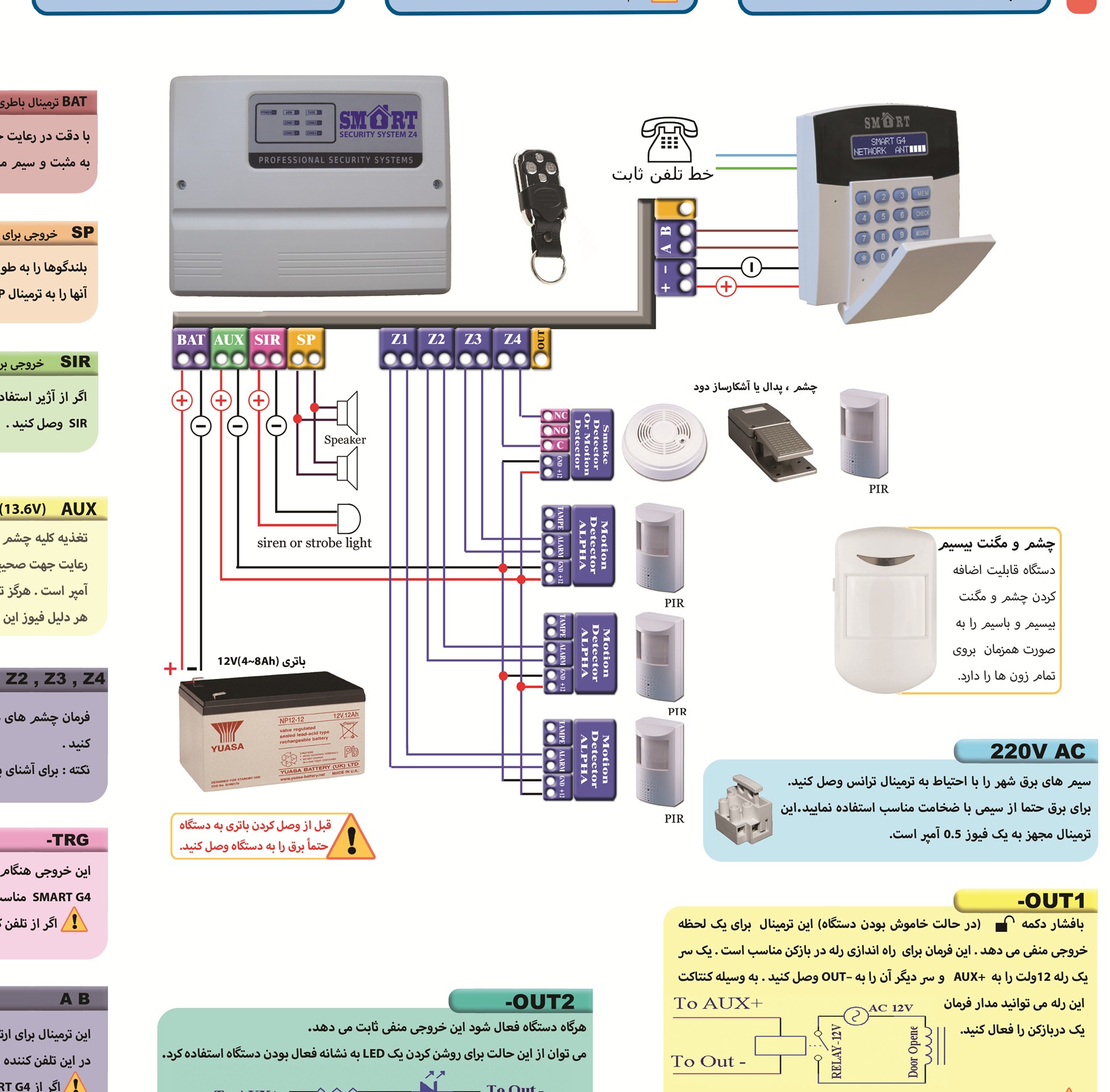

BATباتری ۱۲ ولت با ظرفیت ۴ تا ۸ آمپرساعت؛ قرمز مثبت و مشکی یا سفید منفی. مسیر دارای فیوز ۴ آمپر است.
SPخروجی بلندگو؛ حداکثر دو بلندگوی ۸ اهم را به‌صورت موازی متصل کنید.
SIRخروجی آژیر یا فلاشر ۱۲ ولت با رعایت قطب مثبت و منفی.
AUX · 13.6Vتغذیه سنسورها با فیوز ۰٫۵ آمپر؛ تغذیه تلفن‌کننده را به این ترمینال متصل نکنید.
Z1 · Z2 · Z3 · Z4ورودی چهار زون باسیم؛ کنتاکت‌های هر زون به‌صورت سری متصل می‌شوند.
-TRGخروجی منفی هنگام آژیر برای تحریک تلفن‌کننده‌ای غیر از SMART G4.
A · Bارتباط دوطرفه با تلفن‌کننده SMART G4؛ به ترمینال هم‌نام در G4 متصل شود.
-OUT1خروجی منفی لحظه‌ای در حالت خاموش برای راه‌اندازی رله دربازکن.
-OUT2خروجی منفی ثابت هنگام فعال‌بودن سیستم؛ مناسب چراغ نمایش وضعیت با مقاومت ۱ کیلو اهم.
تغذیه و حفاظت مدار
باتری پشتیبان و فیوزها
اتصال صحیح تغذیه و استفاده از فیوز هم‌مقدار، برای حفاظت دستگاه و تجهیزات جانبی ضروری است.
اتصال باتری
از باتری ۱۲ ولت با ظرفیت ۴ تا ۸ آمپرساعت استفاده کنید. ابتدا برق شهر را به دستگاه متصل کنید و سپس سیم قرمز را به مثبت و سیم مشکی یا سفید را به منفی باتری وصل کنید.
- قطب‌ها را جابه‌جا نکنید.
- دستگاه را فقط با باتری راه‌اندازی نکنید.
- تغذیه قفل برقی را از باتری دستگاه نگیرید.
هشدار قطع برق
این قابلیت در حالت اولیه غیرفعال است. پس از فعال‌سازی، اگر برق شهر بیش از چهار ساعت قطع بماند، دستگاه در وضعیت روشن با یک دوره آلارم احتمال خرابکاری را اعلام می‌کند.
- فعال‌سازی با کلید LRN و فشردن هم‌زمان دکمه‌های فعال و نیمه‌فعال ریموت انجام می‌شود.
- اگر دستگاه بلافاصله پس از روشن‌شدن آژیر می‌زند، سلامت فیوز AUX بررسی شود.
خروجی‌ها و ارتباط جانبی
کنترل تجهیزات و اتصال به SMART G4
خروجی‌ها برای فرمان‌های کنترلی و ترمینال‌های A و B برای تبادل وضعیت و فرمان با تلفن‌کننده SMART G4 در نظر گرفته شده‌اند.
در حالت خاموش با دکمه قفل باز ریموت، یک خروجی منفی لحظه‌ای برای تحریک رله دربازکن ایجاد می‌کند.
در زمان فعال‌بودن دستگاه خروجی منفی ثابت می‌دهد و می‌تواند چراغ LED نمایش وضعیت را روشن کند.
با اتصال به ترمینال هم‌نام G4، ارتباط دوطرفه برای کنترل دستگاه و ارسال رویدادها برقرار می‌شود.
هنگام آژیر خروجی منفی می‌دهد و برای تحریک تلفن‌کننده‌هایی غیر از SMART G4 مناسب است.
فرمان‌های پیامکی از طریق G4
| متن پیامک | عملکرد |
|---|---|
*1234*1 | فعال‌کردن Z4 |
*1234*2 | غیرفعال‌کردن Z4 |
*1234*3 | نیمه‌فعال‌کردن Z4 |
*1234*00 | توقف شماره‌گیری هنگام تحریک |
*1234*44 | استعلام وضعیت دستگاه |
*1234*80 | درخواست مقدار شارژ |
پیامک باید به شماره سیم‌کارت نصب‌شده در G4 ارسال شود. عدد 1234 نمونه رمز کاربر است و باید با رمز واقعی جایگزین شود؛ فقط شماره‌های تعریف‌شده به‌عنوان مدیر اجازه ارسال فرمان دارند.
تنظیمات دستگاه
رفتار آژیر و قابلیت‌های ویژه
تنظیمات زیر با کلید LRN و دکمه‌های ریموت انجام می‌شوند. دستگاه با بوق و روشن‌شدن چراغ زون مربوط، تغییر برنامه را تأیید می‌کند.
تک‌آژیر CHIRP
تک‌آژیر در حالت اولیه فعال است. با نگه‌داشتن LRN و فشردن دکمه زنگ ریموت می‌توان آن را قطع یا فعال کرد. ولوم CHIRP روی برد نیز برای کم‌وزیادکردن صدا استفاده می‌شود.
مدت زمان آژیر
زمان پیش‌فرض آژیر دو دقیقه است. با نگه‌داشتن LRN و فشردن دکمه نیمه‌فعال، زمان به هفت دقیقه تغییر می‌کند و با تکرار عملیات به حالت اولیه بازمی‌گردد.
حفاظت مضاعف
اگر در زمان روشن‌بودن دستگاه فیوز AUX بسوزد، دستگاه آلارم می‌دهد تا اتصال کوتاه یا دستکاری سیم‌کشی پنهان نماند.
حافظه آلارم و حذف خودکار زون
زون باز پس از یک دوره آلارم موقتاً از مدار خارج می‌شود و با بسته‌شدن دوباره به مدار بازمی‌گردد. چراغ زون تحریک‌شده تا پاک‌شدن حافظه آلارم باقی می‌ماند.
کنترل از راه دور
افزودن و مدیریت ریموت
Z4 ظرفیت ثبت ۱۰ ریموت را دارد. افزودن ریموت در وضعیت غیرفعال و با رعایت ترتیب زیر انجام می‌شود.
۱۰حافظه ریموت
- 01
دستگاه را غیرفعال کنید و فیوز AUX را از جای خود خارج کنید.
- 02
دکمه غیرفعال‌سازی با علامت قفل باز روی ریموت جدید را فشار دهید و نگه دارید.
- 03
کلید LRN روی برد دستگاه را یک لحظه فشار دهید.
- 04
یک بوق کوتاه، اضافه‌شدن موفق ریموت را تأیید می‌کند. دکمه ریموت را رها کنید و فیوز AUX را در جای خود قرار دهید.
قفل بستهفعال‌کردن دستگاه و آژیر اضطراری
قفل بازغیرفعال‌کردن و فرمان دربازکن
بلندگوفعال‌کردن حالت نیمه‌فعال
زنگفعال یا غیرفعال‌کردن دینگ‌دانگ با نگه‌داشتن سه‌ثانیه‌ای
